Помогите найти номер патрубка

На любые темы, без цензуры
Igor
Член клуба
Член клуба
Сообщений: 273
Зарегистрирован: 13 июн 2018, 19:19
Репутация: 46
Откуда: Днепр
Авто: e46330ci,e36m42
Мотор: M54B30,M42B18
Контактная информация:

Помогите найти номер патрубка

#1

Сообщение Igor » 22 апр 2019, 14:49

Всем привет!

e46 330 на АКПП. В расширительный бачек снизу входит термостат АКПП, а рядом есть еще одно отверстие в которое входит пластиковый разветвитель с к которому подключается один из шлангов системы охлаждения и однин из патрубков радиатора АКПП.

Не могу в ETK найти номеров ни шланга, ни этого разветвителя.

Вот что только есть, обвел красным похожую деталь, но это не она, и главное, на схеме нет и шланга который в реальности есть, и который у меня оказался поеден капавшей жидностью из контура ГУР, в результате пришлось его укорачивать и пока стянуть хомутом, хочу купить оригинальнй завальцованный с завода шланг, и не могу найти его номер.



Подскажите где искать в ETK описание этого узла.
У вас нет необходимых прав для просмотра вложений в этом сообщении.

Аватар пользователя
Krolique
Член клуба
Член клуба
Сообщений: 305
Зарегистрирован: 07 май 2018, 10:53
Репутация: 69
Авто: Sedan
Мотор: M54
Контактная информация:

Помогите найти номер патрубка

#2

Сообщение Krolique » 22 апр 2019, 20:46

Похож кто то из них?



Igor
Член клуба
Член клуба
Сообщений: 273
Зарегистрирован: 13 июн 2018, 19:19
Репутация: 46
Откуда: Днепр
Авто: e46330ci,e36m42
Мотор: M54B30,M42B18
Контактная информация:

Помогите найти номер патрубка

#3

Сообщение Igor » 22 апр 2019, 20:58

Krolique писал(а):Источник цитаты Похож кто то из них?




Фото невставились :(

Аватар пользователя
Krolique
Член клуба
Член клуба
Сообщений: 305
Зарегистрирован: 07 май 2018, 10:53
Репутация: 69
Авто: Sedan
Мотор: M54
Контактная информация:

Помогите найти номер патрубка

#4

Сообщение Krolique » 23 апр 2019, 22:48

а так?
У вас нет необходимых прав для просмотра вложений в этом сообщении.

Igor
Член клуба
Член клуба
Сообщений: 273
Зарегистрирован: 13 июн 2018, 19:19
Репутация: 46
Откуда: Днепр
Авто: e46330ci,e36m42
Мотор: M54B30,M42B18
Контактная информация:

Помогите найти номер патрубка

#5

Сообщение Igor » 24 апр 2019, 18:49

Krolique писал(а):Источник цитаты а так?

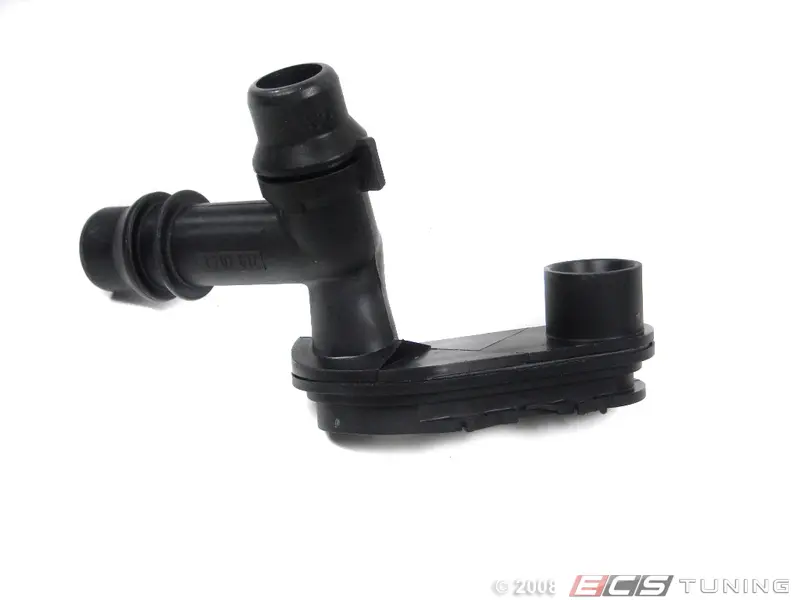

Да, это оно. Спасибо. Разобрался речь о 11531436410

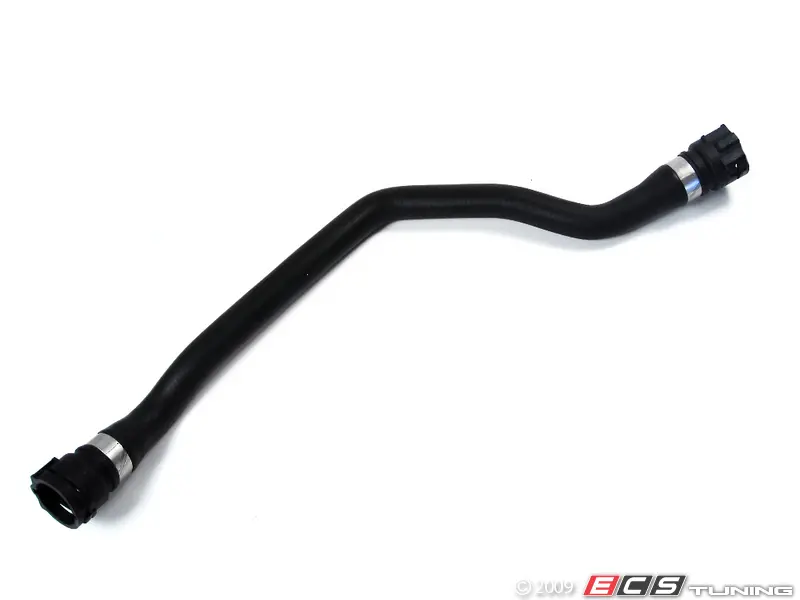

А непосредственно в бачек входит шланг который в ETK разделе "отопление и кондиционирование" 64218376153
У вас нет необходимых прав для просмотра вложений в этом сообщении.
